Вибраторы для уплотнения бетона

Вибраторы для уплотнения бетона JCV-32/38/45/60

Ручные глубинные вибраторы JCF предназначены для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Механические колебания, создаваемые вибратором при его погружении в бетонную смесь, способствуют активному уплотнению бетона.
Ручные портативные глубинные вибраторы обладают рядом преимуществ: приспособлены для виброобработки бетонной смеси в колоннах, цоколях и других труднодоступных конструкциях; удобны для виброобработки густоармированных конструкций; надежны в работе; имеют небольшую массу.

Технические характеристики

Модель булавы

Диаметр вибратора\

длина (мм)

Частота (вибр\мин)

Частота вращения гибочного вала (об/мин)

Амплитуда колебаний (мм)

Длина гибочного вала (м)

Вес (кг)

Тип двигателя

JCV-32

32Х445

12000~14000

3000~3600

1.4

6

15

JVM-1

JCV-38

35X445

1.6

16

JVM-1

JCV-45

45X445

2.0

17

JVM-1

JCV-60

60X445

2.4
24
JVM-3



Двигатель для вибратора

Модель
Мощность (кВт)
Обороты (об/мин)
Напряжение
Вес (кг)
Примечание
JVM-1
0,75
3450
220вольт, 50герц
14,3
для JCV-32/38/45
JVM-3
2.2
3450
220вольт, 50герц
25
для JCV-60



 Вибраторы для уплотнения бетонных смесей Еnar (про-во Испания)

 вибраторы


Двигатель AVMU

Двигатель с увеличенной мощностью.
Включатель встроен в ручку и оснащен защитой от пробоя.
Высокопрочный корпус с двойной изоляцией двигателя от пробоя и загрязнения.
Двигатель снабжен лямкой на плечо для удобств

Характеристики:
Двигатель AVMU
Потребление: 2,3кВт 220В 50-60 Гц
Уровень защиты: IP26
Вращение: 18000 об/мин
Вес: 4,5 кг


Виброиглы

Подходят к гибким валам ТАХ и TDX для двигателей AVMU и DINGO
Встроенный эксцентрик и высокопрочная стальная середина
Взаимозаменяемость виброигл
Двойной сальник, предотвращающий утечку масла из булавы

Виброигла Диаметр мм Длина мм Вес кг Бетон м2/ч
АХ25 25 300 1 10
АХ38 38 345 1,9 17
АХ48 48 370 3,4 28
АХ58 58 410 5,5 35


Гибкий вал ТАХ и ТАХЕ

Стандартная длина от 1 до 6 м
Дополнительно усиление троса металлической крученой оплеткой.
Дополнительное каучуковое усиление вала в местах присоединения булавы и двигателя


Применение

Бетон это смесь воды,
сыпучих материалов (песок
или щебень) и цемента.
Вибратор передает этой
массе высокочастотные
колебания, в результате
чего внутреннее трение
между компонентами
уменьшается, а сама смесь,
вследствие ослабления сил
притяжения, приходит в
текучее состояние,
становясь жидкой. Эта
масса окружает крепящую
арматуру, проникая во все
труднодоступные места.
Во время вибрации воздух,
находящийся в бетонной
смеси, выходит на
поверхность в виде
пузырьков, хотя в ней,
остается около 1% газов,
которые появляются в ходе
химической рекции между
смешиваемыми
компонентами.

Глубинные вибраторы для уплотнения бетонных смесей Еnar (про-во Испания)

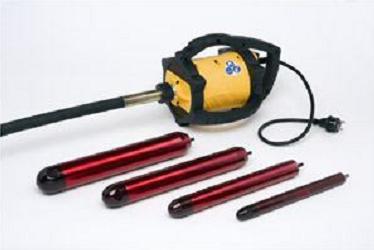

Двигатель DINGO

Ручки сконструированы таким образом, чтобы предохранить двигатель от
ударов
Кабель усилен на выходе из двигателя
Ударопрочность корпуса в 5 раз превышает установленные нормы
Три ручки вокруг корпуса двигателя и еще одна с задней стороны двигателя
для работ с короткими валами и вертикальных работ
Пенный фильтр с решеткой на всосе воздуха
Двигатель снабжен лямкой на плечо для удобств

Характеристики:

Потребление: 2,3кВт 220В 50-60 Гц
Уровень защиты: IP23
Вращение: 18000 об/мин
Вес: 5,4 кг

Виброиглы
Подходят к гибким валам ТАХ и TDX для двигателей AVMU и DINGO
Встроенный эксцентрик и высокопрочная стальная середина
Взаимозаменяемость виброигл
Двойной сальник, предотвращающий утечку масла из булавы

Виброигла Диаметр мм Длина мм Вес кг Бетон м2/ч
АХ25 25 300 1 10
АХ38 38 345 1,9 17
АХ48 48 370 3,4 28
АХ58 58 410 5,5 35



Гибкий вал ТАХ и ТАХЕ

Стандартная длина от 1 до 6 м
Дополнительно усиление троса металлической крученой оплеткой.
Дополнительное каучуковое усиление вала в местах присоединения булавы и двигателя

Характеристики:

Модели Длина м Вес кг
TDX 1 TDXE 1 1 3
TDX 1,5 TDXE 1,5 1,5 3,5
TDX 2 TDXE 2 2 4
TDX 3 TDXE 3 3 5
TDX 4 TDXE 4 4 6
TDX 5 TDXE 5 5 7
TDX 6 TDXE 6 6 8

TDX  для виброигл АХ38 АХ48 АХ58

TDXЕ  для виброигл АХ25 АХ 32

Частота вибрации в зависимости от длины вала
Вал АХ25 АХ32 АХ38 АХ48  АХ58
1 14250   13750 12750 12250
1,5 14000   13500 12500 12000
2 13750   13250 12250 11750
3 13500   13000 12000 11500
4 13000   12500 11500 11000
5 13000   12000 11000 10500
6



 Применение

Глубинный вибратор
используется для производства
работ связанных с
уплотнением бетонной смеси в
монолитном строительстве.
Двигатель вибратора передает
вращение по средствам
трансмиссии [гибкого вала)
эксцентрики вибробулавы.
Вибробулава уплотняет
бетонную смесь. Главное отличие
DINGO от других
глубинный вибраторов в
конструкции корпуса
электродвигателя.
Разработчики при
конструировании двигателя
учли все недостатки
предыдущих моделей. Корпус
сделан из особо прочного,
противоударного пластика,
дополнительную жесткость
корпусу придают ручки,
которые как отдельная деталь,
закрывают корпус двигателя
глубинного вибратора с трех
сторон. Эти же ручки
позволяют оператору
удерживать оборудования в
четырех разных позициях.
Особенно важна ручка
расположенная за задней
плоскостью вибратора. Если
держать двигатель DINGO за
эту ручку то можно работать
вибратором прямо
вертикально, без перегиба
вала. Также в этой модели
были усилена защита
двигателя от проникновения
грязи и пыли. Пенный фильтр
и решетка на корпусе защищают
от всасывания микрочастиц бетона



Вибратор глубинный, высокочастотный, со встроенным преобразователем Еnar (про-во Испания)

SPYDER

Высокочастотный вибратор со встроенным преобразователем.
Возможность подсоединения разных вибраторов к
преобразователю.
Возможность замены электронной платы, независимой от
корпуса или других компонентов преобразователя.
Кнопка управления изолирована, что позволяет избежать
проникновения жидкости внутрь.
Защита dхода преобразователя от резких перепадов
напряжения.
Защита выхода преобразователя, ограничивающая
потребление на фазе.
Эргономичный корпус, удобный для транспортировки и
эксплуатации.
15-ти метровый кабель придает оборудованию большую
автономность.

Преобразователь
SPYDER

Вес-2,95 кг
Потребляемое напряжение - 230В 50/60 Гц
Исходящее напряжение: 2306 200 Гц
Уровень защиты - 1Р67

Вибраторы МВ

Моде
ль
Вес
кг
Диам
етр
мм
Длина
булавы
мм
Об/м
ин
Центробеж
ная сила кП
Производ
и-
тельность
м3/ч
Мощность
МВ 32 9 36 350 1200
0
150 20 230В 200Гц
1,9А
МВ 52 12 50 380 1200
0
340 30 230В 200Гц
2,8А
МВ 62 14 58 430 1200
0
575 35 230В 200Гц
3,2А

Применение

SPYDER это высокочастотный глубинный вибратор со встроенным преобразователем. Высокочастотные колебания создаваемые вибратором SPYDER помогут вам хорошо уплотнить бетонную смесь. Модели оснащенные встроенным преобразователем отличаются большей легкостью и мобильностью по сравнении с подключаемыми моделями. В вибраторе SPYDER используется электронный преобразователь напряжения. Электронные преобразователи значительно легче механических что и позволяет встроить его в конструкцию вибратора. При работе оператор может управлять вибратором самостоятельно. Для подключения глубинного вибратора к сети вам потребуется обычная розетка на 220В. Корпус преобразователя SPYDER
выполнен из высокопрочного ударостойкого пластика, герметичность корпуса подтверждена стандартом защиты IP67. Этот уровень обеспечивает почти стопроцентную защиту оборудования ст проникновения пыли и влаги. Кроме вопросов безопасности это позволяет оператору не заботится о том что часть вибратора загрязнены или даже погружены в бетон. Эти характеристики делают SPYDER удобным для работы на больших объектах. Также у глубинного вибратора SPYDER есть одна важная особенность - это единственный в мире вибратор подобного типа с разъемным валом. Что это дает? Во-первых экономия средств - вы можете использовать несколько моделей вибраторов с одним преобразователем. Например сначала работаете на заливке фундамента с вибратором MBS2 и стандартной длинной вала, а потом на заливке колон с вибратором MB32 и увеличенным валом длинной 9 или 12 метров. Также это облегчает ремонтопригодность оборудования. Если у вас вышел из строя или поврежден вибратор вам нет необходимости ремонтировать вибратор целиком. Вы можете сдать в ремонт лишь сломавшуюся часть (либо вибратор либо преобразователь).




Площадочные вибраторы Enar (про-во Испания)

VET VET

Электрические вибраторы общего назначения


VEM модель 220В

3000 об/мин

Характеристики:

Модель Макс. сила
вибрации N
Мощность
Вт
Присоединительные
размеры, мм
Вес, кг
VEM 60 60 105 62x106 4
VEM 150 150 190 70x130 6,5
VEM 300 300 240 90x140 9

VET модель 380В

3000 об/мин

Характеристики:

Модель Макс. сила
вибрации N
Мощность
Вт
Присоединительные
размеры, мм
Вес, кг
VET 60 60 105 62x106 4
VET 150 150 130 70x130 6,5
VET 300 300 180 90x140 9
VET 600 600 420 100x160 19
VET 800 800 490 120x170 29
Применение

Электрические вибраторы общего
назначения или внешние вибраторы применяются для возбуждения вибрационных колебаний с наружной стороньа уплотняемого материала. Вибраторы могут быть закреплены снаружи опалубки, на форме для отливки, на поверхности и при включении буду передавать колебательные движения. Внешние вибраторы в основном используются на производстве для уплотнения бетонных деталей или для разрыхления сыпуч и ч веществ при перегрузке Также они могут быть использованы в монолитном строительстве, в таком случае вибраторы крепятся непосредственно нэ опалубку
